HDI PCB一阶和二阶和三阶如何区分?

详情

区别一阶,二阶就,三阶的方法就是看激光孔的个数。PCB芯板压合几次,打几次激光孔,就是几阶。这是唯一的区别。

1.压合一次后钻孔==》外面再压一次铜箔==》再镭射钻孔,这是一阶 ,如下图所示

2.压合一次后钻孔==》外面再压一次铜箔==》再镭射,钻孔==》外层再压一次铜箔==》再镭射钻孔。这是二阶。主要就是看你镭射的次数是几次,就是几阶了。

二阶就分叠孔与分叉孔两种。

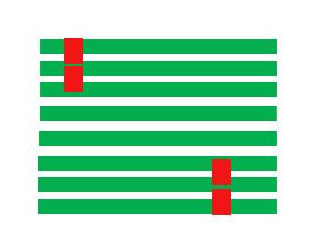

如下图是八层二阶叠孔,是3-6层先压合好,外面2,7两层压上去,打一次镭射孔。再把1,8层压上去再打一次镭射孔。就是打两次镭射孔。这种孔因为是叠加起来的,工艺难度会高一点,成本就高一点。



如下图是八层二阶交叉盲孔,这种加工方法与上面八层二阶叠孔一样,也需要打两次镭射孔。但镭射孔不是叠在一起的,加工难度就少很多。

三阶,四阶就依次类推了。

拓展资料

HDI是高密度互连(High Density Interconnector)的缩写,是生产印制板的一种(技术),使用微盲埋孔技术的一种线路分布密度比较高的电路板。 HDI专为小容量用户设计的紧凑型产品。
